FISICA II (Prova Massarotti,Saracino)

TRACCIA:

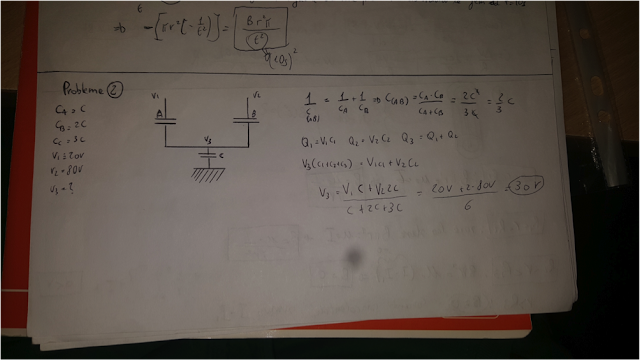

Tre condensatori di capacità C_A = C, C_B = 2C e C_c = 3C rispettivamente, sono disposti come in figura. L’elettrodo (A) del condensatore di capacità C_A è tenuto a potenziale V₁ = 20 V , mentre l’elettrodo (B) del condensatore di capacita C_B è tenuto a potenziale V₂ = 80 V.

Qual è il potenziale V₃ dell’elettrodo (C) del condensatore di capacità C_C?

(PER VISUALIZZARE LA FOTO PIENAMENTE PREMERE IL PULSANTE DESTRO SULLA FOTO E CLICCARE SU "VISUALIZZA IN UN ALTRO PANNELLO)
